Вентиль НЕ (NOT)

Вентиль НЕ (в английской литературе — NOT, или инвертор) — это самый простой, но совершенно необходимый логический элемент. Его задача — делать всё наоборот.

У инвертора всего один вход и один выход. Если на вход поступает электрический сигнал (логическая единица), вентиль блокирует его, и на выходе мы получаем тишину (ноль). И в обратную сторону: если на входе нет напряжения, инвертор сам генерирует сигнал, выдавая на выходе единицу.

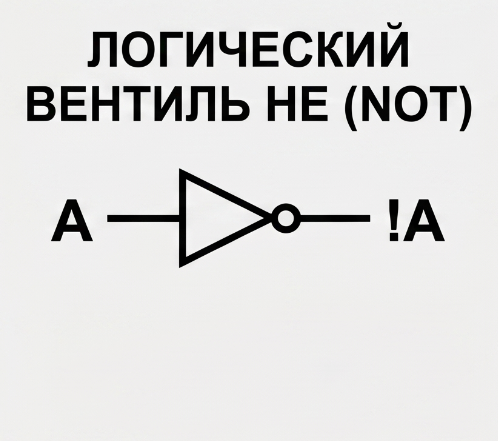

Внешне на схемах он обозначается как равнобедренный треугольник, на острие которого находится маленький кружок. Именно этот кружок является универсальным символом логического отрицания в схемотехнике.

Где это применяется в жизни? Представь себе систему автоматического освещения. В ней стоит датчик света. Логика работы проста: ЕСЛИ на улице НЕ светит солнце (на входе датчика «0»), нужно включить фонари (на выходе инвертора появляется «1»). Инвертор заставляет систему работать в противофазе.
