Вентиль ИЛИ (OR)

Вентиль ИЛИ (OR) — это логический элемент, которому для работы достаточно любой активности. В отличие от строгого вентиля И, он гораздо более «сговорчивый».

У него тоже два входа, и он выдаст электрический сигнал («1») на выход, если напряжение есть хотя бы на одном из них. Ток пойдет дальше, если активен только первый вход, только второй вход или оба сразу. Единственная ситуация, при которой вентиль ИЛИ выдаст ноль — это когда на обоих входах полная тишина.

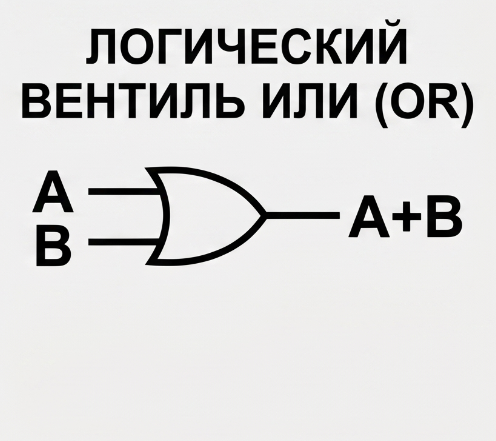

На схемах этот элемент рисуется в виде заостренного щита или наконечника копья, с вогнутой линией со стороны входов.

Как это работает в реальности? Представь освещение в длинном коридоре, где выключатели стоят с обоих концов. Свет загорится, если ты нажмешь выключатель в начале коридора, ИЛИ в конце коридора. Системе неважно, какой именно переключатель сработал — главное, что поступил хотя бы один сигнал.
